结构设计锥齿轮结构尺寸

结构设计分页导航
本页导航 广告链接

锥齿轮结构尺寸

结构图形 结构尺寸

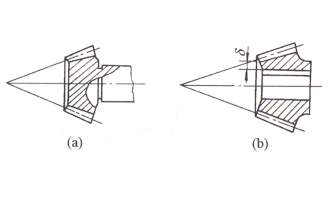

当小端齿根圆角离键槽顶部的距离δ＜1.6m(m为大端模数)时(图b)，齿轮与轴作成整体(图a)

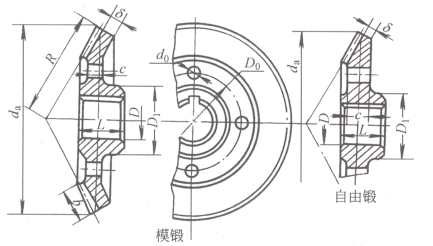

D1＝1.6D；L＝(1～1.2)D；
δ＝(3～4)m，但不小于10mm
c＝(0.1～0.17)R，D0、d0按结构确定

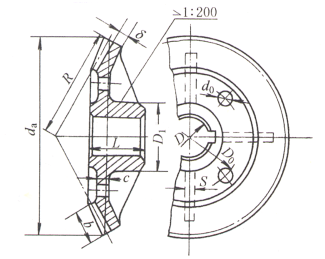

D1＝1.6D(铸钢)；
D1＝1.8D(铸铁)；
L＝(1～1.2)D；
δ＝(3～4)m，但不小于10mm；
c＝(0.1～0.17)R，但不小于10mm；
S＝0.8c，但不小于10mm；
D0、d0按结构确定
