V带系列

普通V带和窄V带(摘自GB/T 11544-2012)

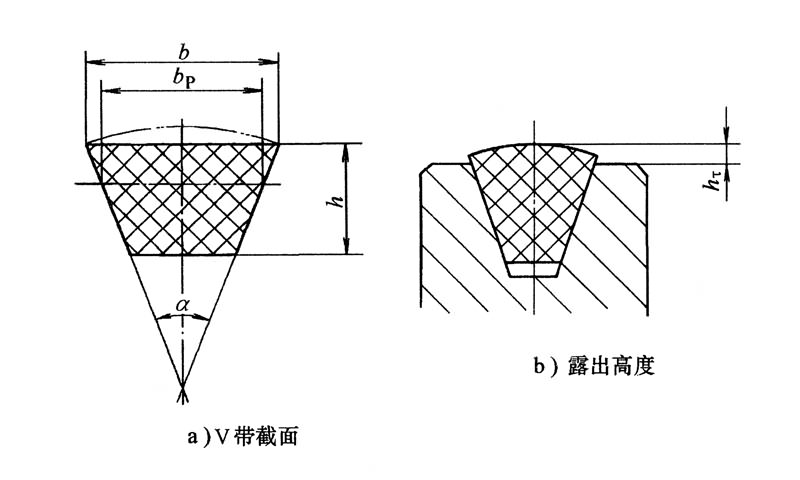

V带截面尺寸

注：普通V带的相对高度(h/bp)约为0.7,其型号分为Y、Z、A、B、C、D、E等七种基准宽度制窄V带的相对高度约为0.9,其型号分为SPZ、SPA、SPB、SPC等四种。对普通V带和基准宽度制窄V带的截面规定如下：
Y型(用于基准宽度5.3mm的槽形)；
Z型(用于基准宽度8.5mm的槽形)；
A型(用于基准宽度11mm的槽形)；
B型(用于基准宽度14mm的槽形)；
C型(用于基准宽度19mm的槽形)；
D型(用于基准宽度27mm的槽形)；
E型(用于基准宽度32mm的槽形)；
SPZ型(用于基准宽度8.5mm的槽形)；
SPA型(用于基准宽度11mm的槽形)；
SPB型(用于基准宽度14mm的槽形)；
APC型(用于基准宽度19mm的槽形)。

截型 节宽bp 顶宽b 高度h 楔角α 露出高度
最大 最小
普通V带Y 5.3 6.0 4.0 40° +0.8 -0.8
普通V带Z 8.5 10.0 6.0 40° +1.6 -1.6
普通V带A 11.0 13.0 8.0 40° +1.6 -1.6
普通V带B 14.0 17.0 11.0 40° +1.6 -1.6
普通V带C 19.0 22.0 14.0 40° +1.6 -2.0
普通V带D 27.0 32.0 19.0 40° +1.6 -3.2
普通V带E 32.0 38.0 25.0 40° +1.6 -3.2
窄V带SPZ 8.5 10.0 8.0 40° +1.1 -0.4
窄V带SPA 11.0 13.0 10.0 40° +1.3 -0.6
窄V带SPB 14.0 17.0 14.0 40° +1.4 -0.7
窄V带SPC 19.0 22.0 18.0 40° +1.5 -1.0

普通V带基准长度

注：1．基准长度的基本尺寸选自R20优先数系。
2．用户需要的基准长度超出本表范围时，由供需双方协商确定。
3．本表的单位是mm。

型号
Y Z A B C D E
200 405 630 930 1565 2740 4660
224 475 700 1000 1760 3100 5040
250 530 790 1100 1950 3330 5420
280 625 890 1210 2195 3730 6100
315 700 990 1370 2420 4080 6850
355 780 1100 1560 2715 4620 7650
400 820 1250 1760 2880 5400 9150
450 1080 1430 1950 3080 6100 12230
500 1330 1550 2180 3520 6840 13750
- 1420 1640 2300 4060 7620 15280
- 1540 1750 2500 4600 9140 16800
- - 1940 2700 5380 10700 -
- - 2050 2870 6100 12200 -
- - 2200 3200 6815 13700 -
- - 2300 3600 7600 15200 -
- - 2480 4060 9100 - -
- - 2700 4430 10700 - -
- - - 4820 - - -
- - - 5370 - - -
- - - 6070 - - -

窄V带基准长度

注：1．基准长度的基本尺寸选自R20优先数系。
2．用户需要的基准长度超出本表范围时，由供需双方协商确定。
3．+表示有此规格。
4．本表的单位是mm。

截型 基本尺寸
SPC SPB SPA SPZ
+ 630
+ 710
+ + 800
+ + 900
+ + 1000
+ + 1120
+ + + 1250
+ + + 1400
+ + + 1600
+ + + 1800
+ + + + 2000
+ + + + 2240
+ + + + 2500
+ + + + 2800
+ + + + 3150
+ + + + 3550
+ + + 4000
+ + + 4500
+ + 5000
+ + 5600
+ + 6300
+ + 7100
+ + 8000
+ 9000
+ 10000
+ 11200
+ 12500

V带基准长度的极限偏差

注：1．括号中逗号前后分别表示上偏差和下偏差。
2．本表的单位是mm。

基准长度Ld 极限偏差
Y,Z,A,B,C,D,E SPZ,SPA,
SPB,SPC
Ld≤250 (+8,-4) -
250＜Ld≤315 (+9,-4) -
315＜Ld≤400 (+10,-5) -
400＜Ld≤500 (+11,-6) -
500＜Ld≤630 (+13,-6) ±6
630＜Ld≤800 (+15,-7) ±8
800＜Ld≤1000 (+17,-8) ±10
1000＜Ld≤1250 (+19,-10) ±13
1250＜Ld≤1600 (+23,-11) ±16
1600＜Ld≤2000 (+27,-13) ±20
2000＜Ld≤2500 (+31,-16) ±25
2500＜Ld≤3150 (+37,-18) ±32
3150＜Ld≤4000 (+44,-22) ±40
4000＜Ld≤5000 (+52,-26) ±50
5000＜Ld≤6300 (+63,-32) ±63
6300＜Ld≤8000 (+77,-38) ±80
8000＜Ld≤10000 (+93,-46) ±100
10000＜Ld≤12500 (+112,-66) ±125
12500＜Ld≤16000 (+140,-70) -
16000＜Ld≤20000 (+170,-85) -

V带的配组允差

注：本表的单位是mm。

基准长度Ld 配组允差
Y,Z,A,B,C,D,E SPZ,SPA,
SPB,SPC
Ld≤1250 2 2
1250＜Ld≤2000 4 2
2000＜Ld≤3150 8 4
3150＜Ld≤5000 12 6
5000＜Ld≤8000 20 10
8000＜Ld≤12500 32 16
12500＜Ld≤20000 48 —

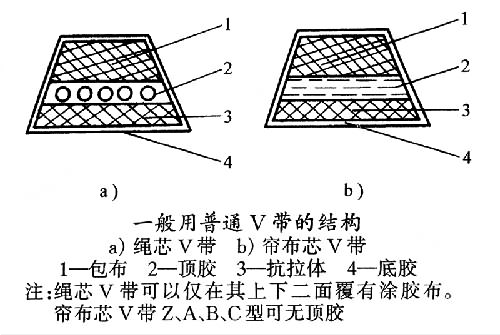

一般用普通V带(摘自GB/T 1171-1996)

技术指标

注：1．V带帘布层间粘合强度只做C、D、E型带的试验。
2．一般用普通V带适用于一般机械传动装置，不适用于汽车、农机等特殊机械传动。
3．V带规格系列按GB/T 11544中普通V带规格执行。
4．V带横截面为梯形，高与节宽之比约为0.7，楔角为40°，其基准长度、截面露出高度和配组差等尺寸要求均应符合GB/T 11544的规定。
5．V带标记示例：
A 1400 GB/T 1171
A──型号 1400──基准长度(1400mm)
GB/T 1171-──标准号
6．表中的伸长率是指参考力的伸长率。

型号 拉伸强度/(kN)≥ 拉伸强度/(kN)≤ 伸长率(%)≤ 线绳抽出强度kN/m≥ 帘布层间粘合强度≥
一等品 合格品 一等品 合格品 一等品 合格品 合格品
绳芯 帘布芯
Z 1.2 1.2 7 8 9 12 9 —
A 2.4 2.4 7 8 9 12 12 —
B 3.5 3.5 7 8 9 12 12 —
C 5.9 5.9 8 9 10 18 18 4.5
D 10.8 10.8 8 9 10 22 22 4.5
E 14.7 14.7 8 9 10 22 22 4.5

外观质量

注：不符合表中任何一条均为不合格品。

序号 缺陷名称 要求
1 带角包布破损 外包布每边累计长度不超过带长的30%(至多涉及一层胶布)
2 鼓泡 不允许有
3 包布搭缝脱开 不允许有
4 带身压偏 不允许有
5 海绵 不允许有

工业用变速宽V带

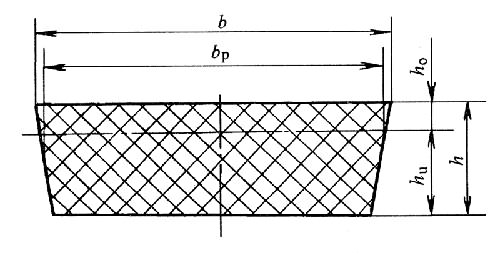

截面尺寸(摘自GB/T 12733-1994)

注：1．表中h、ho、hu的数值计算如下：
h=0.32bp
ho=0.08bp=0.25h
hu=0.24bp=0.75h
式中 h──带高/mm
bp──节宽/mm
ho──节线以上高度/mm
hu──节线以下高度/mm
2．本表的单位是mm。

型号 顶宽b 节宽bp 节线以上高度ho 节线以下高度hu 高度h
W16 17 16 1.5 4.5 6
W20 21 20 1.75 5.25 7
W25 26 25 2 6 8
W31.5 33 31.5 2.5 7.5 10
W40 42 40 3.2 9.8 13
W50 52 60 4 12 16
W63 65 63 5 15 20
W80 83 80 6.5 19.5 26
W100 104 100 8 24 32

露出高度(摘自GB/T 12733-1994)

注：1．本标准中露出高度系指带的顶面高于测量带轮上刻线H1的高度。
2．本表的单位是mm。

型号 露出高度|最小 露出高度|最大
W16 0 1.2
W20 0 1.8
W25 0 1.8
W31.5 0 1.8
W40 0 2.4
W50 0 2.4
W63 0 3.0
W80 0 3.0
W100 0 3.6

基准长度及其极限偏差(摘自GB/T 12733-1994)

基准长度 基准长度 型号
Ld 极限偏差 W16 W20 W25 W31.5 W40 W50 W63 W80 W100
450 ±10 X
500 ±10 X
560 ±12 X X
630 ±12 X X
710 ±14 X X X
800 ±16 X X X
900 ±18 X X X X
1000 ±20 X X X X
1120 ±22 X X X X
1250 ±24 X X X X
1400 ±28 X X X X
1600 ±32 X X X X
1800 ±36 X X X X
2000 ±40 X X X X
2240 ±44 X X X X
2500 ±50 X X X X
2800 ±56 X X X X
3150 ±62 X X X X
3550 ±70 X X X
4000 ±80 X X X
4500 ±90 X X
5000 ±100 X X
5600 ±110 X
6300 ±120 X

外观质量(摘自GB/T 15327-1994)

序号 缺陷名称 合格品
1 顶面和底面凹陷和凸起 深度和高度不得超过1mm，累计面积不得超过顶面和底面总面积的6%
2 包布纵向接缝脱开 宽度不得超过5mm；长度不得超过40mm；处数不得超过2处
3 带角包布剪破 外包布每边累计长度不得超过带长的30%，内包布不允许有
4 鼓泡 不允许有
5 海绵 不允许有
6 其他 带的侧面(工作面)上不允许有皱褶、裂纹、纵接缝等缺陷。带的顶面单侧飞边宽度不得超过0.5mm

技术指标(摘自GB/T 15327-1994)

型号 拉伸强度/kN 参考力伸长率(%)不大于 橡胶与线绳粘合强度kN/m
W16 不小于 8 ≥
W20 不小于 8 ≥
W25 不小于 8 ≥
W31.5 不小于 8 ≥
W40 不小于 8 ≥
W50 不小于 8 ≥
W63 不小于 8 ≥
W80 不小于 8 ≥
W100 不小于 8 ≥

一般工业用窄V带(摘自GB/T 13575.2-1992)

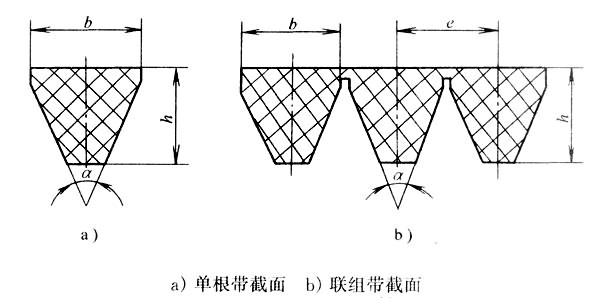

截面尺寸

名称 带型 ｂ ｈ α ｅ
单根带 9N 9 8 40° -
单根带 15N 15 13 40° -
单根带 25N 25 23 40° -
联组带 9J 9.5 10 40° 10.3
联组带 15J 15.5 16 40° 17.5
联组带 25J 25.5 26.5 40° 28.6

有效长度系列

注：1．+表示有此规格。
2．本表的单位是mm。

Le 带型 配组公差
基本尺寸 极限尺寸 9N、9J 15N、15J 25N、25J
630 ±8 + 2.5
670 ±8 + 2.5
710 ±8 + 2.5
760 ±8 + 2.5
800 ±8 + 2.5
850 ±8 + 2.5
900 ±8 + 2.5
950 ±8 + 2.5
1010 ±8 + 2.5
1080 ±8 + 2.5
1145 ±8 + 2.5
1205 ±8 + 2.5
1270 ±8 + + 2.5
1345 ±10 + + 2.5
1420 ±10 + + 2.5
1525 ±10 + + 2.5
1600 ±10 + + 5
1700 ±10 + + 5
1800 ±10 + + 5
1900 ±10 + + 5
2030 ±10 + + 5
2160 ±13 + + 5
2290 ±13 + + 5
2410 ±13 + + 5
2540 ±13 + + + 5
2690 ±15 + + + 7.5
2840 ±15 + + + 7.5
3000 ±15 + + + 7.5
3180 ±15 + + + 7.5
3350 ±15 + + + 7.5
3550 ±15 + + + 7.5
3810 ±20 + + 7.5
4060 ±20 + + 7.5
4320 ±20 + + 7.5
4570 ±20 + + 7.5
4830 ±20 + + 7.5
5080 ±20 + + 7.5
5380 ±20 + + 10
5690 ±20 + + 10
6000 ±20 + + 10
6350 ±20 + + 10
6730 ±20 + + 10
7100 ±20 + + 10
7620 ±20 + + 10
8000 ±25 + + 12.5
8500 ±25 + + 12.5
9000 ±25 + + 12.5
9500 ±25 + 12.5
10160 ±25 + 12.5
10800 ±30 + 15
11430 ±30 + 15
12060 ±30 + 15
12700 ±30 + 15
