通用耐火砖的形状尺寸(摘自GB/T 2992-1998)

耐火制品的形状尺寸分页导航
本页导航 广告链接

通用耐火砖的形状尺寸(摘自GB/T 2992-1998)

直形砖

注：1. 对与竖厚楔形砖或侧厚楔形砖配砌的直形砖而言, 配砌尺寸a等于其厚度c；
对与竖宽楔形砖配砌直形砖而言，配砌尺寸a等于其宽度a。
2. 对于不大于345mm长的砖而言。砖缝厚度δ取1mm；
对于不小于380mm长的砖而言．砖缝厚度δ取2mm。
①一块直形砖半径增大量：[(ΔR)1＝(a+δ)/(2π)]mm；配砌尺寸为a。

砖号 尺寸/mm 规格a×b×c/mm ① 体积/cm^3
b a c 65 75 114 150
T-1 172 114 65 172×114×65 - - - - 1274.5
T-2 230 114 32 230×114×32 - - - - 839.0
T-3 230 114 65 230×114×65 10.50 - 18.30 - 1704.3
T-4 230 172 65 230×172×65 10.50 - - - 2571.4
T-5 172 114 75 172×114×75 - - - - 1470.6
T-6 230 114 75 230×114×75 - 12.10 18.30 - 1966.5
T-7 230 150 75 230×150×75 - - - 24.03 2587.5
T-8 230 172 75 230×172×75 - 12.10 - - 2967.0
T-9 300 150 65 300×150×65 10.50 - - - 2925.0
T-10 300 150 75 300×150×75 - 12.10 - - 3375.0
T-11 300 225 75 300×225×75 - 12.10 - - 5062.5
T-12 345 114 65 345×114×65 - - 18.30 - 2556.5
T-13 345 150 75 345×150×75 - - - 24.03 3881.3
T-14 380 150 65 380×150×65 10.66 - - - 3705.0
T-15 380 150 75 380×150×75 - 12.26 - - 4275.0
T-16 380 225 75 380×225×75 - 12.26 - - 6412.5
T-17 460 150 65 460×150×65 10.66 - - - 4485.0
T-18 460 150 75 460×150×75 - 12.26 - - 5175.0
T-19 460 225 75 460×225×75 - 12.26 - - 7762.5

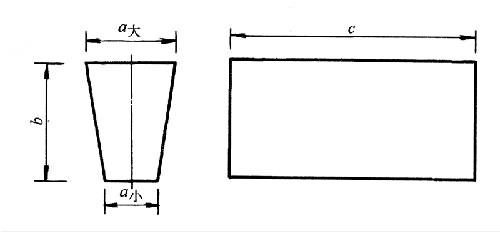

侧厚楔形砖

注：外半径R0计算式中，砖缝厚度δ取1mm。

砖号 尺寸/mm 规格b×a×a1×c 弯曲外半径ab/(a-a1) 每环极限块数2πb/(a-a1) 倾斜角180(a-a1)/πb 体积/cm^3
b a a1 c
T-21 114 65 35 230 114×(65/35)×230 250.8 23.876 15.078 1311.0
T-22 114 65 45 230 114×(65/45)×230 367.2 35.814 10.052 1442.1
T-23 114 65 55 230 114×(65/55)×230 752.4 71.628 5.026 1573.2
T-24 114 75 45 230 114×(75/45)×230 288.8 23.876 15.078 1573.2
T-25 114 75 55 230 114×(75/55)×230 433.2 35.814 10.052 1704.3
T-26 114 75 65 230 114×(75/65)×230 866.4 71.628 5.026 1835.4
T-27 150 65 35 300 150×(65/35)×300 330.0 31.416 11.459 2250.0
T-28 150 65 45 300 150×(65/45)×300 495.0 47.124 7.639 2475.0
T-29 150 65 55 300 150×(65/55)×300 990.0 94.248 3.820 2700.0
T-30 150 75 45 300 150×(75/45)×300 380.0 31.416 11.459 2700.0
T-31 150 75 55 300 150×(75/55)×300 570.0 47.124 7.639 2925.0
T-32 150 75 65 300 150×(75/65)×300 1140.0 94.248 3.820 3150.0

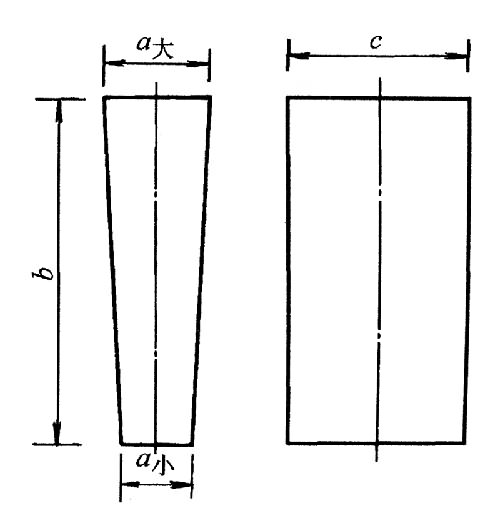

竖厚楔形砖

注：1．*为等中间尺寸。
2．外半径R0计算式中，对于不大于345mm长的砖而言，砖缝厚度δ取1mm；对于不小于380mm长的砖而言，砖缝厚度δ取2mm。

砖号 尺寸/mm 规格b×a×a1×c 弯曲外半径ab/(a-a1) 每环极限块数2πb/(a-a1) 倾斜角180(a-a1)/πb 体积/cm^3
b a大/a小 c
T-41 230 65/35 114 230×(65/35)×114 506.0 48.171 7.473 1311.0
T-42 230 65/45 114 230×(65/45)×114 759.0 72.257 4.982 1442.1
T-43 230 65/55 114 230×(65/55)×114 1518.0 144.514 2.491 1573.2
T-44 230 65/60 114 230×(65/60)×114 3036.0 289.027 1.246 1638.8
T-45 230 65/35 172 230×(65/35)×172 506.0 48.171 7.473 1978.0
T-46 230 65/45 172 230×(65/45)×172 759.0 72.257 4.982 2175.8
T-47 230 65/55 172 230×(65/55)×172 1518.0 144.514 2.491 2373.6
T-48 230 75/45 114 230×(75/45)×114 582.7 48.171 7.473 1573.6
T-49 230 75/55 114 230×(75/55)×114 874.0 72.257 4.982 1704.3
T-50 230 75/65 114 230×(75/65)×114 1748.0 144.514 2.491 1835.4
T-51 230 75/70 114 230×(75/70)×114 3496.0 289.027 1.246 1901.0
T-52 230 75/45 172 230×(75/45)×172 582.7 48.171 7.473 2373.6
T-53 230 75/55 172 230×(75/55)×172 874.0 72.257 4.982 2571.4
T-54 230 75/65 172 230×(75/65)×172 1748.0 144.514 2.491 2769.2
T-55 230 90/60 114 230×(90/60)×142 697.7 48.171 7.473 1966.5
T-56 230 85/65* 114 230×(85/65)×114 989 72.257 4.982 1966.5
T-57 230 80/70* 114 230×(80/70)×114 1863.0 144.514 2.491 1966.5
T-58 230 90/60* 172 230×(90/60)×172 697.7 48.171 7.473 2967
T-59 230 85/65* 172 230×(85/65)×172 989 72.257 4.982 2967
T-60 230 80/70* 172 230×(80/70)×172 1863 144.514 2.491 2967
T-61 300 65/35 150 300×(65/35)×150 660 62.832 5.73 2250
T-62 300 65/45 150 300×(65/45)×150 990 94.248 3.82 2475
T-63 300 65/55 150 300×(65/55)×150 1980 188.496 1.91 2700
T-64 300 65/60 150 300×(65/60)×150 3960 376.992 0.955 2812.5
T-65 300 65/35 225 300×(65/35)×225 660 62.832 5.73 3375.0
T-66 300 65/45 225 300×(65/45)×225 990 94.248 3.82 3712.5
T-67 300 65/55 225 300×(65/55)×225 1980 188.496 1.91 4050
T-68 300 75/45 150 300×(75/45)×150 760 62.832 5.73 2700
T-69 300 75/55 150 300×(75/55)×150 1140 94.248 3.82 2925
T-70 300 75/65 150 300×(75/65)×150 2280 188.496 1.910 3150
T-71 300 75/70 150 300×(75/70)×]50 4560 376.992 0.955 3262.5
T-72 300 75/45 225 300×(75/4S)×225 760 62.832 5.73 4050
T-73 300 75/55 225 300×(75/55)×225 1140 94.248 3.82 4387.5
T-74 300 75/65 225 300×(75/65)×225 2280 188.496 1.91 4725
T-75 300 90/60* 150 300×(90/60)×150 910 62.832 5.73 3375
T-76 300 85/65* 150 300×(85/65)×150 1290 94.248 3.82 3375
T-77 300 80/70* 150 300×(80/70)×150 2430 188.496 1.91 3375
T-78 300 90/60* 225 300×(90/60)×225 910 62.832 5.73 5062.5
T-79 300 85/65* 225 300×(85/65)×225 1290 94.248 3.82 5062.5
T-80 300 80/70* 225 300×(80/70)×225 2430 188.496 1.91 5062.5
T-81 380 80/50 150 380×(80/50)×150 1038.7 79.587 4.523 3705
T-82 380 80/60 150 380×(80/60)×150 1558 119.381 3.016 3990
T-83 380 80/70* 150 380×(80/70)×150 3116 238.762 1.508 4275
T-84 380 80/75 150 580×(80/75)×150 6232 477.523 0.754 4417.5
T-85 380 70/60 150 380×(70/60)×150 2736 238.762 1.508 3705
T-86 380 80/50 225 380×(80/50)×225 1038.7 79.587 4.523 5557
T-87 380 80/60 225 380×(80/60)×225 1558 119.381 3.016 5985
T-88 380 80/70* 225 380×(80/70)×225 3116 238.762 1.508 6412.5
T-89 380 90/60* 150 380×(90/60)×150 1165.3 79.587 4.523 4275.0
T-90 380 85/65* 150 380×(85/65)×150 1653 119.381 3.016 4275
T-91 380 90/60* 225 380×(90/60)×225 1165.3 79.587 4.523 6412.5
T-92 380 85/65* 225 380×(85/65)×225 1653 119.381 3.016 6412.5
T-93 460 90/60* 150 460×(90/60)×150 1410.7 96.342 3.737 5175
T-94 460 80/60 150 460×(80/60)×150 1886.0 144.514 2.491 4830
T-95 460 80/70* 150 460×(80/70)×150 3772 289.027 1.246 5175
T-96 460 80/75 150 460×(80/75)×150 7544 578.054 0.623 5347.5
T-97 460 70/60 150 460×(70/60)×150 3312 289.027 1.246 4485
T-98 460 90/60* 225 460×(90/60)×225 1410.7 92.342 3.737 7762.5
T-99 460 80/60 225 460×(80/60)×225 1886 144.514 2.491 7245
T-100 460 80/70* 225 460×(80/70)×225 3772 289.027 1.246 7762.5
T-101 460 85/65* 150 460×(85/65)×150 2001 144.514 2.491 5175
T-102 460 85/65* 225 460×(85/65)×22S 2001 144.514 2.491 7762.5

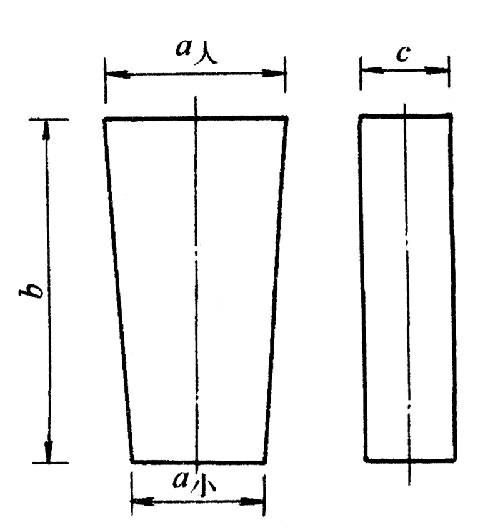

竖宽楔形砖

注：外半径R0计算式中，对于不大于345mm长的砖言，砖缝厚度δ取1mm；对于不小于380mm长的砖而言，砖缝厚度δ取2mm。

砖号 尺寸/mm 规格b×a×a1×c 弯曲外半径ab/(a-a1) 每环极限块数2πb/(a-a1) 倾斜角180(a-a1)/πb 体积/cm^3
b a大/a小 c
T-111 230 114/74 65 230×(114/74)×65 661.3 36.128 9.965 1405.3
T-112 230 114/94 65 230×(114/94)×65 1322.5 72.257 4.982 1554.8
T-113 230 114/104 65 230×(114/104)×65 2645 144.514 2.491 1629.6
T-114 230 150/135 65 230×(150/135)×65 2315.3 96.342 3.737 2130.4
T-115 345 114/69 65 345×(114/69)×65 881.7 48.171 7.473 2051.9
T-116 345 114/84 65 345×(114/84)×65 1322.5 72.257 4.982 2220.1
T-117 345 114/99 65 345×(114/99)×65 2645 144.514 2.491 2388.3
T-118 345 150/130 65 345×(150/130)×65 2604.8 108.385 3.322 3139.5
T-119 230 150/90 75 230×(150/90)×75 578.8 24.086 14.947 2070.0
T-120 230 150/120 75 230×(150/120)×75 1157.7 48.171 7.473 2328.8
T-121 230 150/135 75 230×(150/135)×75 2315.3 96.342 3.737 2458.1
T-122 230 114/104 75 230×(114/104)×75 2645 144.514 2.491 1880.3
T-123 345 150/90 75 345×(150/90)×75 868.3 36.128 9.965 3105
T-124 345 150/110 75 345×(150/110)×75 1302.4 54.193 6.643 3363.8
T-125 345 150/130 75 345×(150/130)×75 2604.8 108.385 3.322 3622.5
T-126 345 114/99 75 345×(114/99)×75 2645 144.514 2.491 2755.7

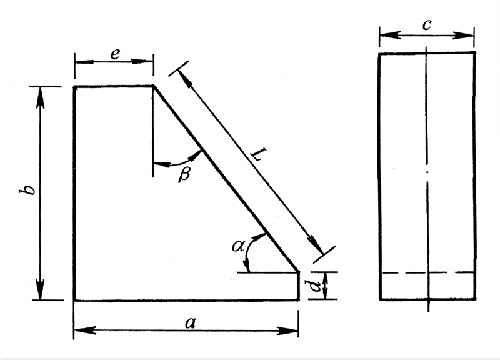

拱脚砖

①斜面长L尺寸为参考尺寸。

砖号 尺寸/mm 倾斜角α/β(°) 规格 体积/cm^3
L① a b c d e
T-131 230 199 266 114 67 84 60/30 230×60°×114 4730
T-132 230 199 266 114 90 51 50/40 230×50°×114 4549.7
T-133 300 199 333 73 73 49 60/30 300×60°×73 3414
T-134 300 266 333 73 103 73 50/40 300×50°×73 4846
T-135 380 266 400 73 71 76 60/30 380×60°×73 5485.6
T-136 380 333 333 73 42 89 50/40 380×50°×73 5503
T-137 460 333 467 73 69 103 60/30 460×60°×73 8011.1
T-138 460 400 400 73 48 104 50/40 460×50°×73 7877
