本页导航
广告链接
齿轮常用材料及其力学性能
注：1．表中合金钢的调质硬度可提高到320～340HBS。
2．钢号前加“s”为采用德国西马克公司(SMS)的钢号。

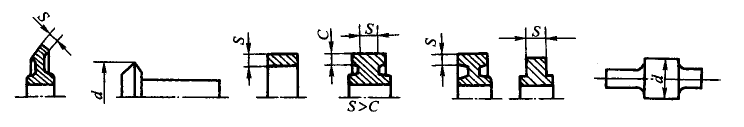

| 材 料 | 热处理种类 | 截面尺寸／mm | 力学性能 | 硬 度 | |||
|---|---|---|---|---|---|---|---|
| 直径d | 壁厚S |
σb /N·mm-2 |
σs /N·mm-2 |
HBS | 表面淬火(HRC)(渗氮HV) | ||
| 调 质 钢 | |||||||
| 45 | 正 火 |
≤100 101～300 301～500 501～800 |
≤50 51～150 151～250 251～400 |
588 569 549 530 |
294 284 275 265 |
169～217 162～217 162～217 156～217 |
40～50 |
| 45 | 调 质 |
≤100 101～300 301～500 |
≤50 51～150 151～250 |
647 628 608 |
373 343 314 |
229～286 217～255 197～255 |
40～50 |
| 34CrNi3Mo | 调 质 |
≤200 201～600 |
≤100 101～300 |
900 855 |
785 735 |
269～341 | |
| S34CrNiMo | 调 质 |
≤200 201～320 321～500 |
≤100 101～160 161～250 |
1000～1200 900～1100 800～950 |
800 700 600 |
248 | 52～58 |
| 40CrNiMo | 调 质 | 25 | 980 | 833 |
心部＞255 表293～330 |
||
| 42CrMo4V | 调 质 |
10～40 41～100 101～160 16l～250 251～500 |
1000～1200 900～1100 800～950 750～900 690～810 |
750 650 550 500 460 |
255～286 | 48～56 | |
| 42CrMo | 调 质 | 25 | 1079 | 931 | 255～286 | 48～56 | |
| 37SiMn2MoV | 调 质 |
≤200 201～400 401～600 |
≤100 101～200 201～300 |
863 814 765 |
686 637 588 |
269～302 241～286 241～269 |
50～55 |
| 40Cr | 调 质 |
≤100 101～300 301～500 501～800 |
≤50 51～150 151～250 251～400 |
735 686 637 588 |
539 490 441 343 |
241～286 241～286 229～269 217～255 |
48～55 |
| 35CrMo | 调 质 |
≤100 101～300 301～500 501～800 |
≤50 51～150 151～250 251～400 |
735 686 637 588 |
539 490 441 392 |
241～286 241～286 229～269 217～255 |
45～55 |
| 渗碳钢、渗氮钢 | |||||||
| 20Cr | 渗碳、淬火、回火 | ≤60 | 637 | 392 | 渗碳56～62 | ||
| 20CrMnTi | 渗碳、淬火、回火 | 15 | 1079 | 834 | 渗碳56～62 | ||
| 20CrMnMo |
渗碳、淬火、回火 两次淬火、回火 |
15 ≤30 ≤100 |
1170 1079 834 |
883 786 490 |
28～33HRC | 渗碳56～62 | |
| 16MnCr5 | 渗碳、淬火、回火 |
≤11 ＞11～30 ＞30～63 |
880～1180 780～1080 640～930 |
640 590 440 |
渗碳54～62 蕊部30～42 |
||
| 1 7CrNiMo6 | 渗碳、淬火、回火 |
≤11 ＞11～30 ＞30～63 |
1180～1420 1080～1320 980～1270 |
835 785 685 |
|||
| 20CrNi | 渗碳、淬火、回火 | ≤11 | 931 | 735 | |||
| S16MnCr | 渗碳、淬火、回火 |
≤30 31～63 |
780～1080 640～930 |
590 440 |
207 | 56～62 | |
| S17Cr2Ni2Mo | 渗碳、淬火、回火 |
≤30 31～63 |
1080～1320 980～1270 |
780 685 |
229 | 56～62 | |
| 38CrMoAlA | 调 质 | 30 | 98 | 834 | 229 | 渗氮HV＞850 | |
| 30CrMoSiA | 调 质 | 100 | 1079 | 883 | 210～280 | 渗氮47～51 | |
| 铸 钢 | |||||||
| ZG310—570 | 正火 | 570 | 310 | 163～197 | |||
| ZG340—640 | 正火 | 640 | 340 | 179～207 | |||
| ZG35SiMn |
正火、回火 调 质 |
569 637 |
343 412 |
163～217 197～248 |
45～53 | ||
| ZG42SiMn |
正火、回火 调 质 |
588 637 |
373 441 |
163～217 197～248 |
45～53 | ||
| ZG35CrMo |
正火、回火 调 质 |
588 686 |
392 539 |
179～241 179～241 |
|||
| ZG35CrMnSi |
正火、回火 调 质 |
686 785 |
343 588 |
163～217 197～269 |
|||
| 铸 铁 | |||||||
| HT250 |
＞4.0～10 ＞10～20 ＞20～30 ＞30～50 |
270 240 220 200 |
175～263 164～247 157～236 150～225 |
||||
| HT300 |
＞10～20 ＞20～30 ＞30～50 |
290 250 230 |
182～273 169～255 160～241 |
||||
| HT350 |
＞10～20 ＞20～30 ＞30～50 |
340 290 260 |
197～298 182～273 171～257 |
||||
| QT500—7 | 500 | 320 | 170～230 | ||||
| QT600—3 | 600 | 370 | 190～270 | ||||
| QT700—2 | 700 | 420 | 225～305 | ||||
| QT800—2 | 800 | 480 | 245～335 | ||||
| QT900—2 | 900 | 600 | 280～360 | ||||
