滑动轴承的止推轴颈结构尺寸

轴的结构设计分页导航
本页导航 广告链接

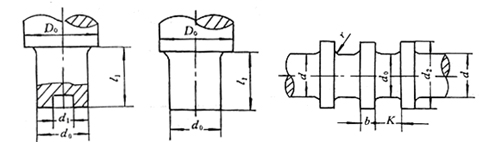

滑动轴承的止推轴颈结构尺寸

代号 名 称 说 明 代号 名 称 说 明
D0 轴直径 计算确定 b 轴环宽度 b＝（0.1～0.15）d
d 轴直径 计算确定 K 轴环距离 K＝（2-3）b
d0 止推轴颈直颈 计算确定 l1 止推轴颈长度 由计算和推力轴承结构确定
d1 空心轴颈内颈 d1=（0.4～0.6）d0 n 轴环数 n≥1由计算和推力轴承结构确定
d2 轴环外颈 d2=（1.2～1.6）d r 轴环根部圆角半径 按标准GB/T 6403.4-1986选取
