常见的导轨组合型式、特点及应用
注：除2、3的组合外其余组合的偶件均可互为可动件。
| 序号 | 名称 | 示图 | 特点及应用 |
|---|---|---|---|
| 1 | 两根或四跟平行的圆柱 |
|
制造工艺性、导向性好 主要用于轻型机械，或者受轴向力的场合，例如，四柱油压机的导柱(拉杆)，模具的导杆等 |

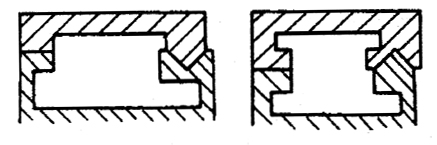

| 2 | 一个V型和一个平面(构成V形的两个平面的交线与平面平行) |
|
导向性好，刚性教好，制造教方便，应用广泛，如卧式车床、龙门刨床、磨床 |

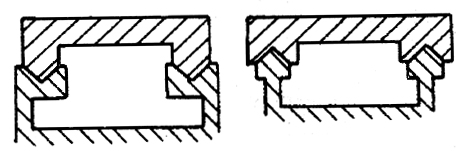

| 3 | 两个V型(构成V形的两个平面的交线与平面平行) |
|
导向精度高、能自动补偿磨损，加工检修困难，要求四个面接触，工艺性差 主要用于精度要求高的机床，如：坐标镗床、精度丝杠车床等 |

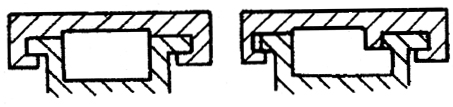

| 4 |
双矩形 (相当于矩形截面的方柱) |
|
主要承受与主支承面相垂直的作用力，刚性好，承载能力大，加工维修容易，磨损后调整间隙麻烦，导向性差 适用普通精度机床或重型机床，如：升降台铣床，龙门铣床 a、b两者仅侧导向面不同 |

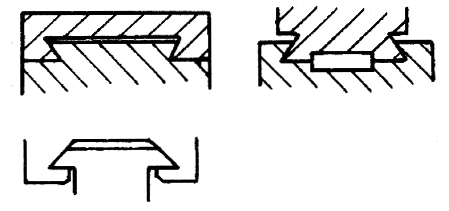

| 5 | 双燕尾 |
|
是闭式导轨接触面个数最小的一种结构，用一根镶条即可调节各接触面的间隙。常用于牛头刨床、插床的滑枕导轨，升降台铣床和车床刀架导轨，以及仪表机床导轨等 |

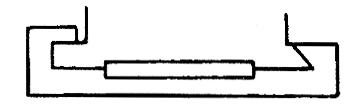

| 6 | 矩形和燕尾形 |
|
它有调整方便承受力巨大的特点，多用于横梁，立柱和摇臂导轨，以及多刀车床刀架导轨等 |
