半圆键连接强度校核计算方法

半圆键连接的强度校核可按下列公式分别进行。当强度不够时，可采用双键，这时两个半圆健则应沿轴布置在同一条直线上。双键连接的强度按1.5个计算。
键材料采用抗拉强度不低于590MPa的键用钢，通常为45钢；如轮毂系非金属或非金属材料，键可采用20，Q235－A钢等。

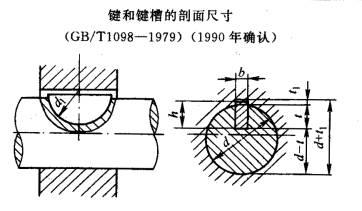

半圆键连接的基本形式如下：

半圆键按连接工作面挤压强度计算，公式为：

式中：
——传递的转矩，N.mm；
——轴的直径，mm；
——键与轮毂的接触高度，mm，查表获得；
——键工作长度。
——许用应力，MPa。见表1，按键、轴、轮毂三者中最弱材料的许用强度。

表1　键连接的许用应力（MPa）
