推力球轴承(摘自GB/T 301-1995)

常用滚动轴承的基本尺寸与数据分页导航

本页导航 广告链接

推力球轴承(摘自GB/T 301-1995)

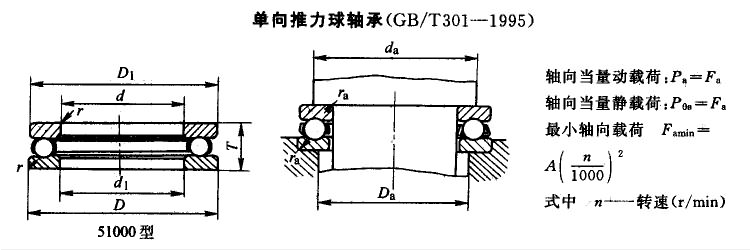

单向推力球轴承

轴承代号
51000型

51100
51200
51101
51201
51102
51202
51103
51203
51104
51204
51304
51105
51205
51305
51405
51106
51206
51306
51406
51107
51207
51307
51407
51108
51208
51308
51408
51109
51209
51309
51409
51110
51210
51310
51410
51111
51211
51311
51411
51112
51212
51312
51412
51113
51213
51313
51413
51114
51214
51314
51414
51115
51215
51315
51415
51116
51216
51316
51416
51117
51217
51317
51417
51118
51218
51318
51418
51120
51220
51320
51420
51122
51222
51322
51422
51124
51224
51324
51424
51126
51226
51326
51426
51128
51228
51328
51428
51130
51230
51330
51430
51132
51232
51332
51134
51234
51334
51136
51236
51336
51138
51238
51338
51140
51240
51340
51144
51244
51148
51248
51348
51152
51252
51156
51256
51160
51260
51164
51264
51168
51268
51368
51172
51272
51176
51276
51180
51280
51184
51188
51288
51192
51292
51196
511/500
512/500
511/530
512/630
511/670
511/750

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm			基本额定载荷/kN		最小载荷常数	极限转速/(r/min)		重量/kg
d	D	T	da(min)	Da(max)	ra(max)	d1(min)	D1(max)	r(min)	Ca	C0a	A	脂	油	W≈
10	24	9	18	16	0.3	11	24	0.3	10	14	0.001	6300	9000	0.019
10	26	11	20	16	0.6	12	26	0.6	12.5	17	0.002	6000	8000	0.028
12	26	9	20	18	0.3	13	26	0.3	10.2	15.2	0.001	6000	8500	0.021
12	28	11	22	18	0.6	14	28	0.6	13.2	19	0.002	5300	7500	0.031
15	28	9	23	20	0.3	16	28	0.3	10.5	16.8	0.002	5600	8000	0.022
15	32	12	25	22	0.6	17	32	0.6	16.5	24.8	0.003	4800	6700	0.041
17	30	9	25	22	0.3	18	30	0.3	10.8	18.2	0.002	5300	7500	0.024
17	35	12	28	24	0.6	19	35	0.6	17	27.2	0.004	4500	6300	0.048
20	35	10	29	26	0.3	21	35	0.3	14.2	24.5	0.004	4800	6700	0.036
20	40	14	32	28	0.6	22	40	0.6	22.2	37.5	0.007	3800	5300	0.075
20	47	18	36	31	1	22	47	1	35	55.8	0.016	3600	4500	0.15
25	42	11	35	32	0.6	26	42	0.6	15.2	30.2	0.005	4300	6000	0.055
25	47	15	38	34	0.6	27	47	0.6	27.8	50.5	0.013	3400	4800	0.11
25	52	18	41	36	1	27	52	1	35.5	61.5	0.021	3000	4300	0.17
25	60	24	46	39	1	27	60	1	55.5	89.2	0.044	2200	3400	0.31
30	47	11	40	37	0.6	32	47	0.6	16	34.2	0.007	4000	5600	0.062
30	52	16	43	39	0.6	32	52	0.6	28	54.2	0.016	3200	4500	0.13
30	60	21	48	42	1	32	60	1	42.8	78.5	0.033	2400	3600	0.26
30	70	28	54	46	1	32	70	1	72.5	125	0.082	1900	3000	0.51
35	52	12	45	42	0.6	37	52	0.6	18.2	41.5	0.01	3800	5300	0.077
35	62	18	51	46	1	37	62	1	39.2	78.2	0.033	2800	4000	0.21
35	68	24	55	48	1	37	68	1	55.2	105	0.059	2000	3200	0.37
35	80	32	62	53	1	37	80	1.1	86.8	155	0.13	1700	2600	0.76
40	60	13	52	48	0.6	42	60	0.6	26.8	62.8	0.021	3400	4800	0.11
40	68	19	57	51	1	42	68	1	47	98.2	0.05	2400	3600	0.26
40	78	26	63	55	1	42	78	1	69.2	135	0.096	1900	3000	0.53
40	90	36	70	60	1	42	90	1.1	112	205	0.22	1500	2200	1.06
45	65	14	57	53	0.6	47	65	0.6	27	66	0.024	3200	4500	0.14
45	73	20	62	56	1	47	73	1	47.8	105	0.059	2200	3400	0.3
45	85	28	69	61	1	47	85	1	75.8	150	0.13	1700	2600	0.66
45	100	39	78	67	1	47	100	1.1	140	262	0.36	1400	2000	1.41
50	70	14	62	58	0.6	52	70	0.6	27.2	69.2	0.027	3000	4300	0.15
50	78	22	67	61	1	52	78	1	48.5	112	0.068	2000	3200	0.37
50	95	31	77	68	1	52	95	1.1	96.5	202	0.21	1600	2400	0.92
50	110	43	86	74	1.5	52	110	1.5	160	302	0.5	1300	1900	1.86
55	78	16	69	64	0.6	57	78	0.6	33.8	89.2	0.043	2800	4000	0.22
55	90	25	76	69	1	57	90	1	67.5	158	0.13	1900	3000	0.58
55	105	35	85	75	1	57	105	1.1	115	242	0.31	1500	2200	1.28
55	120	48	94	81	1.5	57	120	1.5	182	355	0.68	1100	1700	2.51
60	85	17	75	70	1	62	85	1	40.2	108	0.063	2600	3800	0.27
60	95	26	81	74	1	62	95	1	73.5	178	0.16	1800	2800	0.66
60	110	35	90	80	1	62	110	1.1	118	262	0.35	1400	2000	1.37
60	130	51	102	88	1.5	62	130	1.5	200	395	0.88	1000	1600	3.08
65	90	18	80	75	1	67	90	1	40.5	112	0.07	2400	3600	0.31
65	100	27	86	79	1	67	100	1	74.8	188	0.18	1700	2600	0.72
65	115	36	95	85	1	67	115	1.1	115	262	0.38	1300	1900	1.48
65	140	56	110	95	2	68	140	2	215	448	1.14	900	1400	3.91
70	95	18	85	80	1	72	95	1	40.8	115	0.078	2200	3400	0.33
70	105	27	91	84	1	72	105	1	73.5	188	0.19	1600	2400	0.75
70	125	40	103	92	1	72	125	1.1	148	340	0.6	1200	1800	1.98
70	150	60	118	102	2	73	150	2	255	560	1.71	850	1300	4.85
75	100	19	90	85	1	77	100	1	48.2	140	0.11	2000	3200	0.38
75	110	27	96	89	1	77	110	1	74.8	198	0.21	1500	2200	0.82
75	135	44	111	99	1.5	77	135	1.5	162	380	0.77	1100	1700	2.58
75	160	65	125	110	2	78	160	2	268	615	2	800	1200	6.08
80	105	19	95	90	1	82	105	1	48.5	145	0.12	1900	3000	0.4
80	115	28	101	94	1	82	115	1	83.8	222	0.27	1400	2000	0.9
80	140	44	116	104	1.5	82	140	1.5	160	380	0.81	1000	1600	2.69
80	170	68	133	117	2.1	83	170	2.1	292	692	2.55	750	1100	7.12
85	110	19	100	95	1	87	110	1	49.2	150	0.13	1800	2800	0.42
85	125	31	109	101	1	88	125	1	102	280	0.41	1300	1900	1.21
85	150	49	124	111	1.5	88	150	1.5	208	495	1.28	950	1500	3.47
85	180	72	141	124	2.1	88	177	2.1	318	782	3.24	700	1000	8.28
90	120	22	108	102	1	92	120	1	65	200	0.21	1700	2600	0.65
90	135	35	117	108	1	93	135	1.1	115	315	0.52	1200	1800	1.65
90	155	50	129	116	1.5	93	155	1.5	205	495	1.34	900	1400	3.69
90	190	77	149	131	2.1	93	187	2.1	325	825	3.71	670	950	9.86
100	135	25	121	114	1	102	135	1	85	268	0.37	1600	2400	0.95
100	150	38	130	120	1	103	150	1.1	132	375	0.75	1100	1700	2.21
100	170	55	142	128	1.5	103	170	1.5	235	595	1.88	800	1200	4.86
100	210	85	165	145	2.5	103	205	3	400	1080	6.17	600	850	13.3
110	145	25	131	124	1	112	145	1	87	288	0.43	1500	2200	1.03
110	160	38	140	130	1	113	160	1.1	138	412	0.89	1000	1600	2.39
110	190	63	158	142	2	113	187	2	278	755	2.97	700	1100	7.05
110	230	95	181	159	2.5	113	225	3	490	1390	10.4	530	750	20
120	155	25	141	134	1	122	155	1	87	298	0.48	1400	2000	1.1
120	170	39	150	140	1	123	170	1.1	135	412	0.96	950	1500	2.62
120	210	70	173	157	2.1	123	205	2.1	330	945	4.58	670	950	9.54
120	250	102	196	174	3	123	245	4	412	1220	12.4	480	670	25.5
130	170	30	154	146	1	132	170	1	108	375	0.74	1300	1900	1.7
130	190	45	166	154	1.5	133	187	1.5	188	575	1.75	900	1400	3.93
130	225	75	186	169	2.1	134	220	2.1	358	1070	5.91	600	850	11.7
130	270	110	212	188	3	134	265	4	630	2010	21.1	430	600	32
140	180	31	164	156	1	142	178	1	110	402	0.84	1200	1800	1.85
140	200	46	176	164	1.5	143	197	1.5	190	598	1.96	850	1300	4.27
140	240	80	199	181	2.1	144	235	2.1	395	1230	7.84	560	800	14.1
140	280	112	222	198	3	144	275	4	630	2010	22.2	400	560	32.2
150	190	31	174	166	1	152	188	1	110	415	0.93	1100	1700	1.95
150	215	50	189	176	1.5	153	212	1.5	242	768	3.06	800	1200	5.52
150	250	80	209	191	2.1	154	245	2.1	405	1310	8.8	530	750	14.9
150	300	120	238	212	3	154	295	4	670	2240	27.9	380	530	38.2
160	200	31	184	176	1	162	198	1	110	428	1.01	1000	1600	2.06
160	225	51	199	186	1.5	163	222	1.5	240	768	3.23	750	1100	5.91
160	270	87	225	205	2.5	164	265	3	470	1570	12.8	500	700	18.9
170	215	34	197	188	1	172	213	1.1	135	528	1.48	950	1500	2.71
170	240	55	212	198	1.5	173	237	1.5	280	915	4.48	700	1000	7.31
170	280	87	235	215	2.5	174	275	3	470	1580	13.8	480	670	22.5
180	225	34	207	198	1	183	222	1.1	135	528	1.56	900	1400	2.77
180	250	56	222	208	1.5	183	247	1.5	285	958	4.91	670	950	7.84
180	300	95	251	229	2.5	184	295	3	518	1820	17.9	430	600	28.7
190	240	37	220	210	1	193	237	1.1	172	678	2.41	850	1300	3.61
190	270	62	238	222	2	194	267	2	328	1160	6.97	630	900	10.5
190	320	105	266	244	3	195	315	4	608	2220	26.7	400	560	41.1
200	250	37	230	220	1	203	247	1.1	172	698	2.6	800	1200	3.77
200	280	62	248	232	2	204	277	2	332	1210	7.59	600	850	11
200	340	110	282	258	3	205	335	4	600	2220	28	360	500	44
220	270	37	250	240	1	223	267	1.1	188	782	3.35	720	1100	4.6
220	300	63	268	252	2	224	297	2	365	1360	10.3	560	800	13.7
240	300	45	276	264	1.5	243	297	1.5	258	1040	5.95	700	1000	7.6
240	340	78	299	281	2.1	244	335	2.1	468	1870	19	450	630	23.6
240	380	112	322	298	3	245	375	4	692	2870	44.1	320	450	51
260	320	45	296	284	1.5	263	317	1.5	270	1140	6.99	670	950	8.1
260	360	79	319	301	2.1	284	355	2.1	488	2050	22.3	430	600	25.5
280	350	53	322	308	1.5	283	347	1.5	338	1430	11.2	560	800	12.2
280	380	80	339	321	2.1	284	375	2.1	490	2140	24.7	400	560	27.8
300	380	62	348	332	2	304	376	2	415	1860	18.5	500	700	17.5
300	420	95	371	349	2.5	304	415	3	578	2670	39.3	360	560	42.5
320	400	63	368	352	2	324	396	2	418	1920	20.2	480	670	18.9
320	440	95	391	369	2.5	325	435	3	612	2920	45.3	340	480	45.5
340	420	64	388	372	2	344	416	2	428	2050	22.7	450	630	20.5
340	460	96	411	389	2.5	345	455	3	620	3040	49.6	320	450	52
340	540	160	460	420	4	345	535	5	1120	5720	175	150	220	145
360	440	65	408	392	2	364	436	2	432	2110	24.6	430	600	22
360	500	110	442	418	3	365	495	4	775	3940	84	260	380	70.9
380	460	65	428	412	2	384	456	2	440	2210	26	430	600	23
380	520	112	463	437	3	385	515	4	788	4120	91.5	240	360	73
400	480	65	448	432	2	404	476	2	452	2320	28	400	560	23.7
400	540	112	482	458	3	405	535	4	802	4310	99	220	340	76
420	500	65	468	452	2	424	495	2	462	2480	33.3	380	530	25.2
440	540	80	499	481	2.1	444	536	2.1	527	3000	47	360	500	42
440	600	130	536	504	4	455	595	5	808	4430	105	180	280	112
460	560	80	519	501	2.1	464	555	2.1	578	3310	58.9	320	450	43
460	620	130	556	524	4	465	615	5	892	5230	148	170	260	119
480	580	80	539	521	2.1	484	575	2.1	592	3490	53	300	430	43.9
500	600	80	559	541	2.1	504	595	2.1	595	3570	68.8	280	400	47.2
500	670	135	600	570	4	505	665	5	1020	6200	212	150	220	140
530	640	85	595	575	2.5	534	635	3	708	4000	80	260	380	57.3
630	850	175	762	718	5	635	845	6	1320	9300	481	100	160	252
670	800	105	747	723	3	674	795	4	860	5020	206	160	240	105
750	900	90	838	812	3	755	895	4	768	5900	220	160	240	112.2

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm			基本额定载荷/kN		最小载荷常数	极限转速/(r/min)		重量/kg
d	D	T	da(min)	Da(max)	ra(max)	d1(min)	D1(max)	r(min)	Ca	C0a	A	脂	油	W≈
10	24	9	18	16	0.3	11	24	0.3	10	14	0.001	6300	9000	0.019
10	26	11	20	16	0.6	12	26	0.6	12.5	17	0.002	6000	8000	0.028
12	26	9	20	18	0.3	13	26	0.3	10.2	15.2	0.001	6000	8500	0.021
12	28	11	22	18	0.6	14	28	0.6	13.2	19	0.002	5300	7500	0.031
15	28	9	23	20	0.3	16	28	0.3	10.5	16.8	0.002	5600	8000	0.022
15	32	12	25	22	0.6	17	32	0.6	16.5	24.8	0.003	4800	6700	0.041
17	30	9	25	22	0.3	18	30	0.3	10.8	18.2	0.002	5300	7500	0.024
17	35	12	28	24	0.6	19	35	0.6	17	27.2	0.004	4500	6300	0.048
20	35	10	29	26	0.3	21	35	0.3	14.2	24.5	0.004	4800	6700	0.036
20	40	14	32	28	0.6	22	40	0.6	22.2	37.5	0.007	3800	5300	0.075
20	47	18	36	31	1	22	47	1	35	55.8	0.016	3600	4500	0.15
25	42	11	35	32	0.6	26	42	0.6	15.2	30.2	0.005	4300	6000	0.055
25	47	15	38	34	0.6	27	47	0.6	27.8	50.5	0.013	3400	4800	0.11
25	52	18	41	36	1	27	52	1	35.5	61.5	0.021	3000	4300	0.17
25	60	24	46	39	1	27	60	1	55.5	89.2	0.044	2200	3400	0.31
30	47	11	40	37	0.6	32	47	0.6	16	34.2	0.007	4000	5600	0.062
30	52	16	43	39	0.6	32	52	0.6	28	54.2	0.016	3200	4500	0.13
30	60	21	48	42	1	32	60	1	42.8	78.5	0.033	2400	3600	0.26
30	70	28	54	46	1	32	70	1	72.5	125	0.082	1900	3000	0.51
35	52	12	45	42	0.6	37	52	0.6	18.2	41.5	0.01	3800	5300	0.077
35	62	18	51	46	1	37	62	1	39.2	78.2	0.033	2800	4000	0.21
35	68	24	55	48	1	37	68	1	55.2	105	0.059	2000	3200	0.37
35	80	32	62	53	1	37	80	1.1	86.8	155	0.13	1700	2600	0.76
40	60	13	52	48	0.6	42	60	0.6	26.8	62.8	0.021	3400	4800	0.11
40	68	19	57	51	1	42	68	1	47	98.2	0.05	2400	3600	0.26
40	78	26	63	55	1	42	78	1	69.2	135	0.096	1900	3000	0.53
40	90	36	70	60	1	42	90	1.1	112	205	0.22	1500	2200	1.06
45	65	14	57	53	0.6	47	65	0.6	27	66	0.024	3200	4500	0.14
45	73	20	62	56	1	47	73	1	47.8	105	0.059	2200	3400	0.3
45	85	28	69	61	1	47	85	1	75.8	150	0.13	1700	2600	0.66
45	100	39	78	67	1	47	100	1.1	140	262	0.36	1400	2000	1.41
50	70	14	62	58	0.6	52	70	0.6	27.2	69.2	0.027	3000	4300	0.15
50	78	22	67	61	1	52	78	1	48.5	112	0.068	2000	3200	0.37
50	95	31	77	68	1	52	95	1.1	96.5	202	0.21	1600	2400	0.92
50	110	43	86	74	1.5	52	110	1.5	160	302	0.5	1300	1900	1.86
55	78	16	69	64	0.6	57	78	0.6	33.8	89.2	0.043	2800	4000	0.22
55	90	25	76	69	1	57	90	1	67.5	158	0.13	1900	3000	0.58
55	105	35	85	75	1	57	105	1.1	115	242	0.31	1500	2200	1.28
55	120	48	94	81	1.5	57	120	1.5	182	355	0.68	1100	1700	2.51
60	85	17	75	70	1	62	85	1	40.2	108	0.063	2600	3800	0.27
60	95	26	81	74	1	62	95	1	73.5	178	0.16	1800	2800	0.66
60	110	35	90	80	1	62	110	1.1	118	262	0.35	1400	2000	1.37
60	130	51	102	88	1.5	62	130	1.5	200	395	0.88	1000	1600	3.08
65	90	18	80	75	1	67	90	1	40.5	112	0.07	2400	3600	0.31
65	100	27	86	79	1	67	100	1	74.8	188	0.18	1700	2600	0.72
65	115	36	95	85	1	67	115	1.1	115	262	0.38	1300	1900	1.48
65	140	56	110	95	2	68	140	2	215	448	1.14	900	1400	3.91
70	95	18	85	80	1	72	95	1	40.8	115	0.078	2200	3400	0.33
70	105	27	91	84	1	72	105	1	73.5	188	0.19	1600	2400	0.75
70	125	40	103	92	1	72	125	1.1	148	340	0.6	1200	1800	1.98
70	150	60	118	102	2	73	150	2	255	560	1.71	850	1300	4.85
75	100	19	90	85	1	77	100	1	48.2	140	0.11	2000	3200	0.38
75	110	27	96	89	1	77	110	1	74.8	198	0.21	1500	2200	0.82
75	135	44	111	99	1.5	77	135	1.5	162	380	0.77	1100	1700	2.58
75	160	65	125	110	2	78	160	2	268	615	2	800	1200	6.08
80	105	19	95	90	1	82	105	1	48.5	145	0.12	1900	3000	0.4
80	115	28	101	94	1	82	115	1	83.8	222	0.27	1400	2000	0.9
80	140	44	116	104	1.5	82	140	1.5	160	380	0.81	1000	1600	2.69
80	170	68	133	117	2.1	83	170	2.1	292	692	2.55	750	1100	7.12
85	110	19	100	95	1	87	110	1	49.2	150	0.13	1800	2800	0.42
85	125	31	109	101	1	88	125	1	102	280	0.41	1300	1900	1.21
85	150	49	124	111	1.5	88	150	1.5	208	495	1.28	950	1500	3.47
85	180	72	141	124	2.1	88	177	2.1	318	782	3.24	700	1000	8.28
90	120	22	108	102	1	92	120	1	65	200	0.21	1700	2600	0.65
90	135	35	117	108	1	93	135	1.1	115	315	0.52	1200	1800	1.65
90	155	50	129	116	1.5	93	155	1.5	205	495	1.34	900	1400	3.69
90	190	77	149	131	2.1	93	187	2.1	325	825	3.71	670	950	9.86
100	135	25	121	114	1	102	135	1	85	268	0.37	1600	2400	0.95
100	150	38	130	120	1	103	150	1.1	132	375	0.75	1100	1700	2.21
100	170	55	142	128	1.5	103	170	1.5	235	595	1.88	800	1200	4.86
100	210	85	165	145	2.5	103	205	3	400	1080	6.17	600	850	13.3
110	145	25	131	124	1	112	145	1	87	288	0.43	1500	2200	1.03
110	160	38	140	130	1	113	160	1.1	138	412	0.89	1000	1600	2.39
110	190	63	158	142	2	113	187	2	278	755	2.97	700	1100	7.05
110	230	95	181	159	2.5	113	225	3	490	1390	10.4	530	750	20
120	155	25	141	134	1	122	155	1	87	298	0.48	1400	2000	1.1
120	170	39	150	140	1	123	170	1.1	135	412	0.96	950	1500	2.62
120	210	70	173	157	2.1	123	205	2.1	330	945	4.58	670	950	9.54
120	250	102	196	174	3	123	245	4	412	1220	12.4	480	670	25.5
130	170	30	154	146	1	132	170	1	108	375	0.74	1300	1900	1.7
130	190	45	166	154	1.5	133	187	1.5	188	575	1.75	900	1400	3.93
130	225	75	186	169	2.1	134	220	2.1	358	1070	5.91	600	850	11.7
130	270	110	212	188	3	134	265	4	630	2010	21.1	430	600	32
140	180	31	164	156	1	142	178	1	110	402	0.84	1200	1800	1.85
140	200	46	176	164	1.5	143	197	1.5	190	598	1.96	850	1300	4.27
140	240	80	199	181	2.1	144	235	2.1	395	1230	7.84	560	800	14.1
140	280	112	222	198	3	144	275	4	630	2010	22.2	400	560	32.2
150	190	31	174	166	1	152	188	1	110	415	0.93	1100	1700	1.95
150	215	50	189	176	1.5	153	212	1.5	242	768	3.06	800	1200	5.52
150	250	80	209	191	2.1	154	245	2.1	405	1310	8.8	530	750	14.9
150	300	120	238	212	3	154	295	4	670	2240	27.9	380	530	38.2
160	200	31	184	176	1	162	198	1	110	428	1.01	1000	1600	2.06
160	225	51	199	186	1.5	163	222	1.5	240	768	3.23	750	1100	5.91
160	270	87	225	205	2.5	164	265	3	470	1570	12.8	500	700	18.9
170	215	34	197	188	1	172	213	1.1	135	528	1.48	950	1500	2.71
170	240	55	212	198	1.5	173	237	1.5	280	915	4.48	700	1000	7.31
170	280	87	235	215	2.5	174	275	3	470	1580	13.8	480	670	22.5
180	225	34	207	198	1	183	222	1.1	135	528	1.56	900	1400	2.77
180	250	56	222	208	1.5	183	247	1.5	285	958	4.91	670	950	7.84
180	300	95	251	229	2.5	184	295	3	518	1820	17.9	430	600	28.7
190	240	37	220	210	1	193	237	1.1	172	678	2.41	850	1300	3.61
190	270	62	238	222	2	194	267	2	328	1160	6.97	630	900	10.5
190	320	105	266	244	3	195	315	4	608	2220	26.7	400	560	41.1
200	250	37	230	220	1	203	247	1.1	172	698	2.6	800	1200	3.77
200	280	62	248	232	2	204	277	2	332	1210	7.59	600	850	11
200	340	110	282	258	3	205	335	4	600	2220	28	360	500	44
220	270	37	250	240	1	223	267	1.1	188	782	3.35	720	1100	4.6
220	300	63	268	252	2	224	297	2	365	1360	10.3	560	800	13.7
240	300	45	276	264	1.5	243	297	1.5	258	1040	5.95	700	1000	7.6
240	340	78	299	281	2.1	244	335	2.1	468	1870	19	450	630	23.6
240	380	112	322	298	3	245	375	4	692	2870	44.1	320	450	51
260	320	45	296	284	1.5	263	317	1.5	270	1140	6.99	670	950	8.1
260	360	79	319	301	2.1	284	355	2.1	488	2050	22.3	430	600	25.5
280	350	53	322	308	1.5	283	347	1.5	338	1430	11.2	560	800	12.2
280	380	80	339	321	2.1	284	375	2.1	490	2140	24.7	400	560	27.8
300	380	62	348	332	2	304	376	2	415	1860	18.5	500	700	17.5
300	420	95	371	349	2.5	304	415	3	578	2670	39.3	360	560	42.5
320	400	63	368	352	2	324	396	2	418	1920	20.2	480	670	18.9
320	440	95	391	369	2.5	325	435	3	612	2920	45.3	340	480	45.5
340	420	64	388	372	2	344	416	2	428	2050	22.7	450	630	20.5
340	460	96	411	389	2.5	345	455	3	620	3040	49.6	320	450	52
340	540	160	460	420	4	345	535	5	1120	5720	175	150	220	145
360	440	65	408	392	2	364	436	2	432	2110	24.6	430	600	22
360	500	110	442	418	3	365	495	4	775	3940	84	260	380	70.9
380	460	65	428	412	2	384	456	2	440	2210	26	430	600	23
380	520	112	463	437	3	385	515	4	788	4120	91.5	240	360	73
400	480	65	448	432	2	404	476	2	452	2320	28	400	560	23.7
400	540	112	482	458	3	405	535	4	802	4310	99	220	340	76
420	500	65	468	452	2	424	495	2	462	2480	33.3	380	530	25.2
440	540	80	499	481	2.1	444	536	2.1	527	3000	47	360	500	42
440	600	130	536	504	4	455	595	5	808	4430	105	180	280	112
460	560	80	519	501	2.1	464	555	2.1	578	3310	58.9	320	450	43
460	620	130	556	524	4	465	615	5	892	5230	148	170	260	119
480	580	80	539	521	2.1	484	575	2.1	592	3490	53	300	430	43.9
500	600	80	559	541	2.1	504	595	2.1	595	3570	68.8	280	400	47.2
500	670	135	600	570	4	505	665	5	1020	6200	212	150	220	140
530	640	85	595	575	2.5	534	635	3	708	4000	80	260	380	57.3
630	850	175	762	718	5	635	845	6	1320	9300	481	100	160	252
670	800	105	747	723	3	674	795	4	860	5020	206	160	240	105
750	900	90	838	812	3	755	895	4	768	5900	220	160	240	112.2

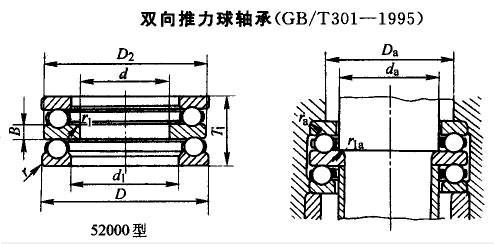

双向推力球轴承

轴承代号
52000型

52202
52204
52405
52205
52305
52406
52206
52306
52407
52207
52307
52208
52308
52408
52209
52309
52409
52210
52310
52410
52211
52311
52411
52212
52312
52412
52413
52213
52313
52214
52314
52414
52215
52315
52415
52216
52316
52416
52417
52217
52317
52418
52218
52318
52420
52220
52320
52422
52222
52322
52224
52324
52426
52226
52326
52428
52228
52328
52430
52230
52330
52232
52332
52234
52334
52236
52336
52238
52240

基本尺寸/mm			安装尺寸/mm				其他尺寸/mm					基本额定载荷/kN		最小载荷常数	极限转速/(r/min)		重量/kg
d	D	T1	da(max)	Da(min)	ra	r1a	d1(min)	D2(max)	B	r(min)	r1(min)	Ca	C0a	A	脂	油	W≈
10	32	22	15	22	0.6	0.3	17	32	5	0.6	0.3	16.5	24.8	0.003	4800	6700	0.08
15	40	26	20	28	0.6	0.3	22	40	6	0.6	0.3	22.2	37.5	0.007	3800	5300	0.15
15	60	45	25	39	1	0.6	27	60	11	1	0.6	55.5	89.2	0.044	2200	3400	0.61
20	47	28	25	34	0.6	0.3	27	47	7	0.6	0.3	27.8	50.5	0.013	3400	4800	0.21
20	52	34	25	36	1	0.3	27	52	8	1	0.3	35.5	61.5	0.021	3000	4300	0.32
20	70	52	30	46	1	0.6	32	70	12	1	0.6	72.5	125	0.082	1900	3000	0.97
25	52	29	30	39	0.6	0.3	32	52	7	0.6	0.3	28	54.2	0.016	3200	4500	0.24
25	60	38	30	42	1	0.3	32	60	9	1	0.3	42.8	78.5	0.033	2400	3600	0.47
25	80	59	35	53	1	0.6	37	80	14	1.1	0.6	86.8	155	0.13	1700	2600	1.41
30	62	34	35	46	1	0.3	37	62	8	1	0.3	39.2	78.2	0.033	2800	4000	0.41
30	68	44	35	48	1	0.3	37	68	10	1	0.3	55.2	105	0.059	2000	3200	0.68
30	68	36	40	51	1	0.6	42	68	9	1	0.6	47	98.2	0.05	2400	3600	0.53
30	78	49	40	55	1	0.6	42	78	12	1	0.6	69.2	135	0.098	1900	3000	1.03
30	90	65	40	60	1	0.6	42	90	15	1.1	0.6	112	205	0.22	1500	2200	1.94
35	73	37	45	56	1	0.6	47	73	9	1	0.6	47.8	105	0.059	2200	3400	0.59
35	85	52	45	61	1	0.6	47	85	12	1	0.6	75.8	150	0.13	1700	2600	1.25
35	100	72	45	67	1	0.6	47	100	17	1.1	0.6	140	262	0.36	1400	2000	2.64
40	78	39	50	61	1	0.6	52	78	9	1	0.6	48.5	112	0.068	2000	3200	0.69
40	95	58	50	68	1	0.6	52	95	14	1.1	0.6	96.5	202	0.21	1600	2400	1.76
40	110	78	50	74	1.5	0.6	52	110	18	1.5	0.6	160	302	0.5	1300	1900	3.4
45	90	45	55	69	1	0.6	57	90	10	1	0.6	67.5	158	0.13	1900	3000	1.17
45	105	64	55	75	1	0.6	57	105	15	1.1	0.6	115	242	0.31	1500	2200	2.38
45	120	87	55	81	1.5	0.6	57	120	20	1.5	0.6	182	355	0.68	1100	1700	4.54
50	95	46	60	74	1	0.6	62	95	10	1	0.6	73.5	178	0.16	1800	2800	1.21
50	110	64	60	80	1	0.6	62	110	15	1.1	0.6	118	262	0.35	1400	2000	2.54
50	130	93	60	88	1.5	0.6	62	130	21	1.5	0.6	200	395	0.88	1000	1600	5.58
50	140	101	65	95	2	1	68	140	23	2	1	215	448	1.14	900	1400	7.07
55	100	47	65	79	1	0.6	67	100	10	1	0.6	74.8	188	0.18	1700	2600	1.32
55	115	65	65	85	1	0.6	67	115	15	1.1	0.6	115	262	0.38	1300	1900	2.72
55	105	47	70	84	1	1	72	105	10	1	1	73.5	188	0.19	1600	2400	1.42
55	125	72	70	92	1	1	72	125	16	1.1	1	148	340	0.6	1200	1800	3.64
55	150	107	70	102	2	1	73	150	24	2	1	255	560	1.71	850	1300	8.71
60	110	47	75	89	1	1	77	110	10	1	1	74.8	198	0.21	1500	2200	1.5
60	135	79	75	99	1.5	1	77	135	18	1.5	1	162	380	0.77	1100	1700	4.72
60	160	115	75	110	2	1	78	160	26	2	1	268	615	2	800	1200	10.7
65	115	48	80	94	1	1	82	115	10	1	1	83.8	222	0.27	1400	2000	1.63
65	140	79	80	104	1.5	1	82	140	18	1.5	1	160	380	0.81	1000	1600	4.92
65	170	120	80	117	2.1	1	83	170	27	2.1	1	292	692	2.55	750	1100	12.5
65	180	128	85	124	2.1	1	88	179.5	29	2.1	1.1	318	782	3.24	700	1000	14.8
70	125	55	85	109	1	1	88	125	12	1	1	102	280	0.41	1300	1900	2.27
70	150	87	85	114	1.5	1	88	150	19	1.5	1	208	495	1.28	950	1500	6.26
70	190	135	90	131	2.1	1	93	189.5	30	2.1	1.1	325	825	3.71	670	950	17.3
75	135	62	90	108	1	1	93	135	14	1.1	1	115	315	0.52	1200	1800	3.05
75	155	88	90	116	1.5	1	93	155	19	1.5	1	205	495	1.34	900	1400	6.56
80	210	150	100	145	2.5	1	103	209.5	33	3	1.1	400	1080	6.17	600	850	23.5
85	150	67	100	120	1	1	103	150	15	1.1	1	132	375	0.75	1100	1700	4.03
85	170	97	100	128	1.5	1	103	170	21	1.5	1	235	595	1.88	800	1200	8.62
90	230	166	110	159	2.5	1	113	229	37	3	1.1	490	1390	10.4	530	750	33
95	160	67	110	130	1	1	113	160	15	1.1	1	138	412	0.89	1000	1600	4.38
95	190	110	110	142	2	1	113	189.5	24	2	1	278	755	2.97	700	1100	12.4
100	170	68	120	140	1	1	123	170	15	1.1	1.1	135	412	0.96	950	1500	4.82
100	210	123	120	157	2.1	1	123	209.5	27	2.1	1.1	330	945	4.58	670	950	17.1
100	270	192	130	188	3	2	134	269	42	4	2	630	2010	21.1	430	600	55
110	190	80	130	154	1.5	1	133	189.5	18	1.5	1.1	188	575	1.75	900	1400	7.36
110	225	130	130	169	2.1	1	134	224	30	2.1	1.1	358	1070	5.91	600	850	20.8
110	280	196	140	198	3	2	144	279	44	4	2	630	2010	22.2	400	560	61.2
120	200	81	140	164	1.5	1	143	199.5	18	1.5	1.1	190	598	1.96	850	1300	7.8
120	240	140	140	181	2.1	1	144	239	31	2.1	1.1	395	1230	7.84	560	800	25
120	300	209	150	212	3	2	154	299	46	4	2	670	2240	27.9	380	930	68.1
130	215	89	150	176	1.5	1	153	214.5	20	1.5	1.1	242	768	3.06	800	1200	10.3
130	250	140	150	191	2.1	1	154	249	31	2.1	1.1	405	1310	8.8	530	750	26.4
140	225	90	160	186	1.5	1	163	224.5	20	1.5	1.1	240	768	3.23	750	1100	10.9
140	270	153	160	205	2.5	1	164	269	33	3	1.1	470	1570	12.8	500	700	33.6
150	240	97	170	198	1.5	1	173	239.5	21	1.5	1.1	280	915	4.48	700	1000	13.4
150	280	153	170	215	2.5	1	174	279	33	3	1.1	470	1580	13.8	480	670	15
150	250	98	180	208	1.5	2	183	249	21	1.5	2	285	958	4.91	670	950	14.6
150	300	165	180	229	2.5	2	184	299	37	3	2	518	1820	17.9	430	600	49
160	270	109	190	222	2	2	194	269	24	2	2	328	1160	6.97	630	900	19.5
170	280	109	200	232	2	2	204	279	24	2	2	332	1210	7.59	500	850	20.4

基本尺寸/mm			安装尺寸/mm				其他尺寸/mm					基本额定载荷/kN		最小载荷常数	极限转速/(r/min)		重量/kg
d	D	T1	da(max)	Da(min)	ra	r1a	d1(min)	D2(max)	B	r(min)	r1(min)	Ca	C0a	A	脂	油	W≈
10	32	22	15	22	0.6	0.3	17	32	5	0.6	0.3	16.5	24.8	0.003	4800	6700	0.08
15	40	26	20	28	0.6	0.3	22	40	6	0.6	0.3	22.2	37.5	0.007	3800	5300	0.15
15	60	45	25	39	1	0.6	27	60	11	1	0.6	55.5	89.2	0.044	2200	3400	0.61
20	47	28	25	34	0.6	0.3	27	47	7	0.6	0.3	27.8	50.5	0.013	3400	4800	0.21
20	52	34	25	36	1	0.3	27	52	8	1	0.3	35.5	61.5	0.021	3000	4300	0.32
20	70	52	30	46	1	0.6	32	70	12	1	0.6	72.5	125	0.082	1900	3000	0.97
25	52	29	30	39	0.6	0.3	32	52	7	0.6	0.3	28	54.2	0.016	3200	4500	0.24
25	60	38	30	42	1	0.3	32	60	9	1	0.3	42.8	78.5	0.033	2400	3600	0.47
25	80	59	35	53	1	0.6	37	80	14	1.1	0.6	86.8	155	0.13	1700	2600	1.41
30	62	34	35	46	1	0.3	37	62	8	1	0.3	39.2	78.2	0.033	2800	4000	0.41
30	68	44	35	48	1	0.3	37	68	10	1	0.3	55.2	105	0.059	2000	3200	0.68
30	68	36	40	51	1	0.6	42	68	9	1	0.6	47	98.2	0.05	2400	3600	0.53
30	78	49	40	55	1	0.6	42	78	12	1	0.6	69.2	135	0.098	1900	3000	1.03
30	90	65	40	60	1	0.6	42	90	15	1.1	0.6	112	205	0.22	1500	2200	1.94
35	73	37	45	56	1	0.6	47	73	9	1	0.6	47.8	105	0.059	2200	3400	0.59
35	85	52	45	61	1	0.6	47	85	12	1	0.6	75.8	150	0.13	1700	2600	1.25
35	100	72	45	67	1	0.6	47	100	17	1.1	0.6	140	262	0.36	1400	2000	2.64
40	78	39	50	61	1	0.6	52	78	9	1	0.6	48.5	112	0.068	2000	3200	0.69
40	95	58	50	68	1	0.6	52	95	14	1.1	0.6	96.5	202	0.21	1600	2400	1.76
40	110	78	50	74	1.5	0.6	52	110	18	1.5	0.6	160	302	0.5	1300	1900	3.4
45	90	45	55	69	1	0.6	57	90	10	1	0.6	67.5	158	0.13	1900	3000	1.17
45	105	64	55	75	1	0.6	57	105	15	1.1	0.6	115	242	0.31	1500	2200	2.38
45	120	87	55	81	1.5	0.6	57	120	20	1.5	0.6	182	355	0.68	1100	1700	4.54
50	95	46	60	74	1	0.6	62	95	10	1	0.6	73.5	178	0.16	1800	2800	1.21
50	110	64	60	80	1	0.6	62	110	15	1.1	0.6	118	262	0.35	1400	2000	2.54
50	130	93	60	88	1.5	0.6	62	130	21	1.5	0.6	200	395	0.88	1000	1600	5.58
50	140	101	65	95	2	1	68	140	23	2	1	215	448	1.14	900	1400	7.07
55	100	47	65	79	1	0.6	67	100	10	1	0.6	74.8	188	0.18	1700	2600	1.32
55	115	65	65	85	1	0.6	67	115	15	1.1	0.6	115	262	0.38	1300	1900	2.72
55	105	47	70	84	1	1	72	105	10	1	1	73.5	188	0.19	1600	2400	1.42
55	125	72	70	92	1	1	72	125	16	1.1	1	148	340	0.6	1200	1800	3.64
55	150	107	70	102	2	1	73	150	24	2	1	255	560	1.71	850	1300	8.71
60	110	47	75	89	1	1	77	110	10	1	1	74.8	198	0.21	1500	2200	1.5
60	135	79	75	99	1.5	1	77	135	18	1.5	1	162	380	0.77	1100	1700	4.72
60	160	115	75	110	2	1	78	160	26	2	1	268	615	2	800	1200	10.7
65	115	48	80	94	1	1	82	115	10	1	1	83.8	222	0.27	1400	2000	1.63
65	140	79	80	104	1.5	1	82	140	18	1.5	1	160	380	0.81	1000	1600	4.92
65	170	120	80	117	2.1	1	83	170	27	2.1	1	292	692	2.55	750	1100	12.5
65	180	128	85	124	2.1	1	88	179.5	29	2.1	1.1	318	782	3.24	700	1000	14.8
70	125	55	85	109	1	1	88	125	12	1	1	102	280	0.41	1300	1900	2.27
70	150	87	85	114	1.5	1	88	150	19	1.5	1	208	495	1.28	950	1500	6.26
70	190	135	90	131	2.1	1	93	189.5	30	2.1	1.1	325	825	3.71	670	950	17.3
75	135	62	90	108	1	1	93	135	14	1.1	1	115	315	0.52	1200	1800	3.05
75	155	88	90	116	1.5	1	93	155	19	1.5	1	205	495	1.34	900	1400	6.56
80	210	150	100	145	2.5	1	103	209.5	33	3	1.1	400	1080	6.17	600	850	23.5
85	150	67	100	120	1	1	103	150	15	1.1	1	132	375	0.75	1100	1700	4.03
85	170	97	100	128	1.5	1	103	170	21	1.5	1	235	595	1.88	800	1200	8.62
90	230	166	110	159	2.5	1	113	229	37	3	1.1	490	1390	10.4	530	750	33
95	160	67	110	130	1	1	113	160	15	1.1	1	138	412	0.89	1000	1600	4.38
95	190	110	110	142	2	1	113	189.5	24	2	1	278	755	2.97	700	1100	12.4
100	170	68	120	140	1	1	123	170	15	1.1	1.1	135	412	0.96	950	1500	4.82
100	210	123	120	157	2.1	1	123	209.5	27	2.1	1.1	330	945	4.58	670	950	17.1
100	270	192	130	188	3	2	134	269	42	4	2	630	2010	21.1	430	600	55
110	190	80	130	154	1.5	1	133	189.5	18	1.5	1.1	188	575	1.75	900	1400	7.36
110	225	130	130	169	2.1	1	134	224	30	2.1	1.1	358	1070	5.91	600	850	20.8
110	280	196	140	198	3	2	144	279	44	4	2	630	2010	22.2	400	560	61.2
120	200	81	140	164	1.5	1	143	199.5	18	1.5	1.1	190	598	1.96	850	1300	7.8
120	240	140	140	181	2.1	1	144	239	31	2.1	1.1	395	1230	7.84	560	800	25
120	300	209	150	212	3	2	154	299	46	4	2	670	2240	27.9	380	930	68.1
130	215	89	150	176	1.5	1	153	214.5	20	1.5	1.1	242	768	3.06	800	1200	10.3
130	250	140	150	191	2.1	1	154	249	31	2.1	1.1	405	1310	8.8	530	750	26.4
140	225	90	160	186	1.5	1	163	224.5	20	1.5	1.1	240	768	3.23	750	1100	10.9
140	270	153	160	205	2.5	1	164	269	33	3	1.1	470	1570	12.8	500	700	33.6
150	240	97	170	198	1.5	1	173	239.5	21	1.5	1.1	280	915	4.48	700	1000	13.4
150	280	153	170	215	2.5	1	174	279	33	3	1.1	470	1580	13.8	480	670	15
150	250	98	180	208	1.5	2	183	249	21	1.5	2	285	958	4.91	670	950	14.6
150	300	165	180	229	2.5	2	184	299	37	3	2	518	1820	17.9	430	600	49
160	270	109	190	222	2	2	194	269	24	2	2	328	1160	6.97	630	900	19.5
170	280	109	200	232	2	2	204	279	24	2	2	332	1210	7.59	500	850	20.4

<- 上一项下一项 ->
